ＰＤＦファイルをDXFファイルへ変換して、JWWでDXFファイルを読み込みJWW形式で保存する。
PDF→DXFへの変換
PDF2DXF 1.0
http://www.cadkas.com/jhome.php
シェアウェア ですが、デモ版のダウンロードが有ります。
デモバージョンではPDFの最初の１ページのみの変換ですが、その他の規制は無いようです。
また、セキュリティ設定されたファイルは当然セキュリティに依存しますが判りますよね。
ググってみて下さい。ヒントがあると思います。
◎ ダウンロードした jpdf2dx!.exeを実行してインストールして下さい。
◎ インストール先はデフォルトの「C:\Program Files\PDF 2 DXF 1」で良いでしょう。
◎ ソフトを立ち上げ、もし日本語表示されてなかったらヘルプの左側「Language（言語）」を日本語にして下さい。
◎ PDFファイルを開くタブから目的のファイルをダブルクリックで開いて下さい。
◎ 保存と表示タブにPDFファイルが展開されます。
◎ ページ１枚を変換にチェックを入れて「DXFに変換」をクリックです。
◎ 保存する場所とファイル名を指定して保存して下さい。
あとは、JWWから変換したDXFを開いて加工してJWWで保存です。
解ったかな？
- Newer: 世界ノルディックで日本が金メダル
- Older: 矩形コマンドでの「多重」への数値アレコレ
Comments:16
- ＸＸＸ 2009-02-27 (Fri) 13:20
-
おいちゃん、わかったよ！！
ありがとうございました。 - marusan 2009-02-28 (Sat) 08:25
-
よかった。ヽ(^。^)ノ
- 豊後 2010-06-25 (Fri) 16:53
-
JWWから変換したDXFを開いて加工してJWWで保存まではできますが、かなり小さくなってしまいます。
縮尺を合わせるには、どうしたらよいのでしょうか？教えてください。 - marusan 2010-06-25 (Fri) 18:05
-
▼ 豊後さんへ
ん～～～・・？
申し訳ありません。 これだけの説明だと、ちょっと状態が把握出来ません。
縮尺は、[縮尺・読取・設定]ダイアログ画面で変更出来ますが・・そうゆう事じゃないのかな？
単純に図形を拡大（縮小）するのならば、移動コマンドで倍率を指定してやれば出来ますが・・そんな事でもないのかな？
もう少し詳しい情報を下さい。
お願いします。 - のりくん 2010-08-23 (Mon) 16:13
-
ページ１枚を変換にチェックを入れて「DXFに変換」って見当たりません。
どこにあるのですか? - marusan 2010-08-24 (Tue) 07:32
-
のりくんさん、こんにちは。
> ページ１枚を変換にチェックを入れて「DXFに変換」って見当たりません。

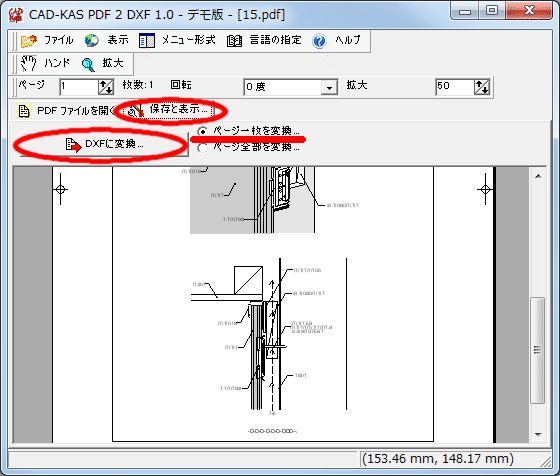

PDFファイルを開くと、「保存と表示」タブに移動し「DXFに変換」ボタンが現れますが、この画像を確認下さい。
http://www.tmk-s.com/sb2/me... - シン 2010-10-07 (Thu) 11:48
-
ページ１枚を変換にチェックを入れて「DXFに変換」って見当たりません。
http://www.tmk-s.com/sb2/me...
も確認しました。 - marusan 2010-10-08 (Fri) 14:32
-
シンさん、こんにちは。
申し訳ありません。
このブログの設定上、コメントに書き込んだURLアドレスは短縮して表示しています。
下のアドレスリンクをコピペでは無く、クリックして下さい。「20100824-KAS.gif」という画像が表示されます。
その画像を確認願います。
因みに、画像ファイルの存在するディレクトリは tmk-s.com/sb2/media/1/20100824-KAS.gif です。
http://www.tmk-s.com/sb2/me...
お分かりでしょうか？ - シン 2010-10-08 (Fri) 15:04
-
こんにちわ。
ご返答ありがとうございます。
実際にその画像ファイルは確認したのですが、それと同じように、「DXFに変換」や「保存と表示」といった項目が出てきません。
なにか良い方法があれば教えて下さい。 - marusan 2010-10-08 (Fri) 15:17
-
え？ おかしいですね？
PDF2DXF 1.0 を起動すると「PDFファイルを開く」というタブと「保存と表示...」というタブが有りますよね？
無いですか？
最初は「PDFファイルを開く」タブから目的のPDFファイルを開くと「保存と表示...」タブに展開するはずですが・・・
それが、リンク先の画像なのですが・・。
どうでしょうか？ - シン 2010-10-08 (Fri) 16:48
-
今入っているのは、
PDF Editor 2.3なんですが、これがまずいのでしょうか？？
これを起動すると、PDFを選択して開くところまでいくのですが、そこには「保存と表示」というタブが無くて....
どうすればいいでしょう。
なにか他にフリーソフトがあれば教えて下さいm(__)m - marusan 2010-10-08 (Fri) 17:04
-
PDF Editor 2.3 は、PDFファイルを編集するソフトです。
それでは無く私が紹介しているのは「PDF2DXF 1.0」です。
http://www.cadkas.com/jhome...
のページの上から２番目のソフトです。デモ版をお試し下さい。 - シン 2010-10-08 (Fri) 17:33
-
わかりました。
ありがとうございます。
途中まで出来ましたが、
最後に、「JWWから変換したDXFを開いて加工してJWWで保存」がよくわからないのですが。 - marusan 2010-10-08 (Fri) 17:48
-
> わかりました。
> ありがとうございます。
よかったです。
> 最後に、「JWWから変換したDXFを開いて加工してJWWで保存」がよくわからないのですが。
私が使用しているCADがJw_cad（JWW）ですのでそのように書いただけで、シンさんがお使いのDXFファイルを編集出来るソフトで変換したファイルをお好みに編集加工されて下さい。
もし、Jw_cadをお使いでしたら、ファイル→DXFファイルを開く で変換したファイルを開き、縮尺や線色、線種・・その他を編集して下さい。 - Koji.S. 2012-02-08 (Wed) 16:14
-
JWWで読み込めました。
どうもありがとうございます。 - marusan 2012-02-08 (Wed) 16:24
-
▼ Koji.S. さんへ
お役にたてたようで(^.^)・・良かったです。
