マメヒント

ディレクトリ構成とファイル配置例

１．ダウンロードしたファイルは、圧縮されていますので解凍します。
２．ディレクトリ構成とファイル配置は、以下のようにします。
　　※ ディレクトリ名、構成は一例として下さい。

● AWK（JGAWK、GAWK)
　　C:\jwpath\awk\　　以下に解凍して展開されたファイルを置く
● mswin32版ruby
　　C:\jwpath\msruby\　　以下に解凍して展開されたファイルを置く　
● sugiさんのライブラリ
　　C:\jwpath\druby\　　以下に解凍して展開されたファイルを置く

EXEファイルの場所を確認する

１．jgawk.exe　gawk.exe　の場所は　C:\jwpath\awk\jgawk.exe　　C:\jwpath\awk\gawk.exe　となっています。
２．ruby.exe　の場所は　C:\jwpath\msruby\bin\ruby.exe　となっています。
３．druby.exe　の場所は　C:\jwpath\druby\bin\druby.exe　となっています。

Windowsでのパス（PATH）の通し方

１．マイコンピューターを右クリックして、プロパティを選択すると、「システムのプロパティ」画面が展開します。

２．システムのプロパティ画面の「詳細設定」タブの「環境変数」をクリックする。

３．「環境変数」画面の「システム環境変数」ボックス内の「Path」を選択して「編集」ボタンをクリックする。

４．「システム変数編集」画面の「変数名」が Path になっている事を確認して、「変数値」に追加します。追加記述方法は以下の通りです。

上の「EXEファイルの場所を確認する」で確認したEXEファイルの存在するディレクトリを追加します。
くれぐれも、以前に書かれている記述を削除しないように注意して下さい。
今迄書かれている末尾に　 ;C:\jwpath\awk 　と指定します。【 ; 】(セミコロン)がパスの区切りです。
同様に続けて　;C:\jwpath\msruby\bin;C:\jwpath\druby\bin　と追加します。

５．それぞれの画面を　OKボタンを押して閉じます。
６．この変更はすぐに適用されるので Windows を再起動する必要は無いようですが、一応再起動をしましょう。
７．パスの優先度は、左（先頭）に書かれた物が優先されるようです。最初の方にシステムフォルダ（C:\windows\system32）も有る事が確認できると思います。

※ こちらも合わせてご覧下さい。↓
　　◎ Rubyのインストール

＜＜続きを隠す

さて・・mswin32版Rubyの在り処は？　と探して、・・Ruby-mswin32 (ja)　のサイトを確認しました。
最新リリース版は「ruby-1.8.6-p36」となってましたが・・はたしてこれで良いのかな？
と、一抹の不安は有りましたが、「ruby-1.8.6-p36」をインストールしてみました。

--結果--
mswin32 版 Rubyで書かれた、外部変形は問題なく動きました。！！成功！！
と思いきや・・小嶋氏　作の「連続寸法作図」ですが、各寸法作図のスクリプトは動くのですが、寸法設定のスクリプトだけが動いてくれません。
バージョンエラーみたいなメッセージが出ます。
・・・・・やはり、作者さまのテキスト通り、mswin32-ruby 1.8.1　でないとダメかぁ～。
他の外変でも影響が出るものが有るのだろうなぁ・・

って事で、ruby-1.8.6-p36　を削除しました。

--結論--
mswin32 版 Rubyの外部変形では、mswin32-ruby 1.8.1　を推薦します。
　　　って事で良いのかな？

初めて環境を整える場合は、陽建築設計事務所さんのサイトで提供されている「JWW外変環境設定支援ソフト J_GARU Ver2.0」をお勧めします。
mswin32 版 Rubyの他、ActiveScriptRuby、AWK　が同時にインストールされます。
今回のように、個々に手作業でシステムフォルダへインストールする作業も重要ですが、「J_GARU」を使ってのインストールの方が簡単です。

＜＜続きを隠す

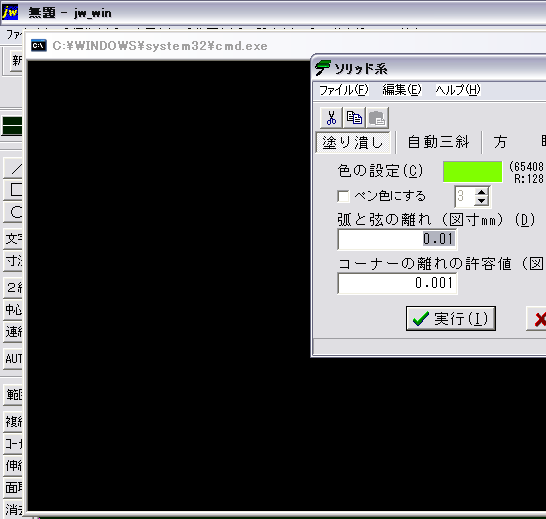

--設定方法の覚え書き--
・通常SYSTEM32フォルダに有るcmd.exeをJWWフォルダにコピー
・コピーしたcmd.exeを起動
・プロパティ＞レイアウト＞システム設定を使うのチェックを外して上からの数値を最大にして「OK」
・同じタイトルのウィンドウに適用するにチェック
--　　　　　　　　　　　　--

＜＜続きを隠す

私も他所様の所から見たり聞いたりの事しか分かりませんが、間違っていたら指摘して下さい。


１）REM #cdの意味
外部変形を実行する時、BATファイルが有るディレクトリ（フォルダ）をカレントにする。
直接の意味は、こうゆう事です。

２）BATファイルが有るディレクトリをカレントにするって？
外部変形の仕組みで、（jwc_temp.txt）の重要性を書きました。
「REM #cd」の記述が有る場合は、この（jwc_temp.txt）を、BATファイルが有るディレクトリ（フォルダ）に作ります。
「REM #cd」の記述が無い場合は、（jwc_temp.txt）はJw_cadがインストールされているフォルダに作られます。
つまり、読み書きに行くjwc_temp.txtのパスが通っていなくて未実行になるのです。
つまり、外部変形を実行するため作業している部屋をその外変のBATファイルが有る部屋とする為の記述です。
こうする事でスクリプトファイルのパスを絶対パスで書く必要が無くなったり、その他複数のスクリプトファイルを扱う外部変形にも有効になってきます。

３）では何故最初から書いて無いファイルが有るの？
それは、Jw_cadや外部変形のルーツから探っていかなければならないと思います。
現在は「Jw_cad」といえば、大半の人はWindows版のJw_cadを指していると思います。
しかし以前は、DOS版Jw_cad（JWC）とWin版Jw_cad（JWW）と言っていました。当然、現在でもJWCとJWWは存在しますし、言い回しを使い分ける必要が有ると思いますが、私は最近Jw_cad＝JWWの認識で書いてます。
DOS版の場合は、DOS版Jw_cad（JWC）と付け加えてます。

話しがそれましたが・・(^^ゞ　外部変形も、DOS版Jw_cad（JWC）の時代から当然ありました。
その、DOS版Jw_cadの外部変形には「REM #cd」という概念が無く（jwc_temp.txt）は、DOS版Jw_cadがインストールされているフォルダに作られました。

現在のWin版Jw_cadの外部変形は、DOS版Jw_cadの外部変形を元に作られて来たものだと思いますし、DOS版の外部変形でもほとんどWIN版で動いています。
中には例外も有るようですが・・？？

最初に戻りますが・・
－－－－－－－－－－－－
REM #jw
REM #cd　　<-ここを追加
REM #hm
－－－－－－－－－－－－
この最初の記述　REM #jw　これがJw_cad用外部プログラムの宣言になります。
#jw　の代わりに　#jww　を記述すると、Win版Jw_cad（JWW）形式になります。

お解りですよね。「REM #cd」が無いからと言ってそのプログラムは間違いでは無いのです。プログラムの宣言が
#jw　の場合は、DOS版Jw_cad形式の外部変形ですから・・（って事ですよね？違っていたらツッコミを(^^ゞ）

逆を返せば　#jww　とJWW形式の宣言をしていて任意のフォルダに置くことが出来る外部変形には必ずこの　REM #cd　の設定がされているという事になります。
JWW形式の宣言をしていて、REM #cd　の記述の無い外部変形は存在しない。という事です。
この事は、siegelさんに教わりました。<(＿ ＿)>。。

４）でも有るよ？・・#jwwで、REM #cd　の無いBATファイル
確かに、REM #jww　とJWW形式のプログラムの宣言をした外部変形でも　REM #cd　の記述が無い物が有ります。
しかし、上の　REM #cd　の意味をもう一度良く理解して下さい。「BATファイルが有るディレクトリ（フォルダ）をカレントにする。」という事でしたよね。
REM #cd　の記述が無くても、BATファイルの書き方で問題なく動作します。
例題は、ここ　を見て下さい。（jwc_temp.txt）を吐き出すパスを指定しているのです。
REM #cdを書かなくても、上の例題のようにAWKファイルの存在する場所を絶対パスで記述する方法です。
「外変が動かない」という質問に、このパスの記述を書き換える必要が有ることも確かです。
(^_^;)・・ちょっと難しくなっちゃいましたかね？
他にも、Snap_kinさんの場合も有るのですが、Snap_kinさんの場合は、「 Ｇ＋ for Jww」を使う事を前提に作られていますので必要無いんです。
Snap_kinさんの外変を単独で使用する場合の例題を　ここ　に書いておきました。
全ての事柄は、外変をダウンロードした時に添付されている説明書に書かれています。
この説明書を熟読することが解決の一歩だと思いますよ。


◆ 参考文献 ◆
　　Jw_cad 徒然草-3　内　REM #cd

◆ 謝辞 ◆
　何箇所かの間違いを指摘して下さった　タールさんに感謝申し上げます。

◆ このエントリーの初筆日 ◆
　　2006/02/09

＜＜続きを隠す

勉強の為、関連部分をそのまま引用掲載させて頂きます。

－－－－－ここから引用－－－－－

jFile1.rb の69行目を：


に変更。同様に 97行目を


に変更すると、1.8.5 と 1.8.1 の両方で動作する


尚、上記の場合Time オブジェクトから to_s メソッドを使うと、また次の Ver.Up に対応できない可能性がありますので、いっそ、68～95行目までをコメントアウトして


に変更、同じく、96～123行目をコメントアウトして


とした方が良いようです。



付録）フォルダ選択で前回の設定値を記憶するスクリプト

selectdir.rb


－－－－－ここまで引用－－－－－

ruby 1.8.5　の導入は、こちらから
mswin32版ruby 1.8.5　インストーラー付きパッケージ
